技術(shù)創(chuàng)新
Technological innovation

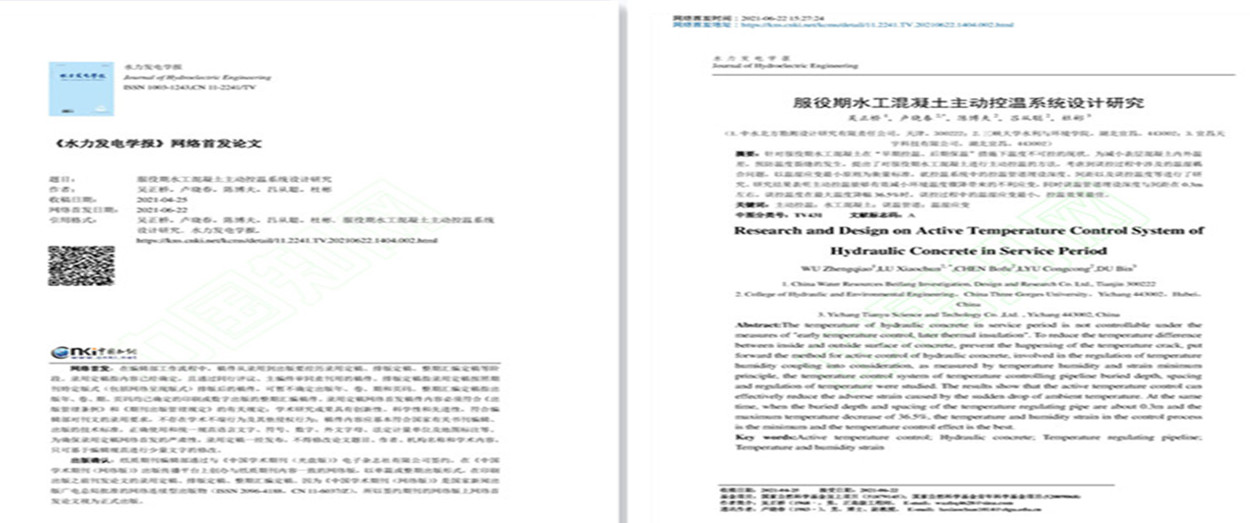

服役期水工混凝土主動(dòng)控溫系統(tǒng)設(shè)計(jì)研究針對(duì)服役期水工混凝土在“早期控溫、后期保溫”措施下溫度不可控的現(xiàn)狀。為減小表層混凝土內(nèi)外溫差，預(yù)防溫度裂縫的發(fā)生，提出了對(duì)服役期水工混凝土進(jìn)行主動(dòng)控溫的方法，考慮到調(diào)控過(guò)程中涉及的溫濕耦合問(wèn)題，以溫濕應(yīng)變最小原則為衡量標(biāo)準(zhǔn)，就控溫系統(tǒng)中的控溫管道埋設(shè)深度、間距以及調(diào)控溫度等進(jìn)行了研究。研究結(jié)果表明主動(dòng)控溫能夠有效減小環(huán)境溫度驟降帶來(lái)的不利應(yīng)變，同時(shí)調(diào)溫管道埋設(shè)深度與間距在0.3m左右，調(diào)控溫度在最大溫度降幅36.5%時(shí)，調(diào)控過(guò)程中的溫濕應(yīng)變最小，控溫效果最佳。2021-10-12

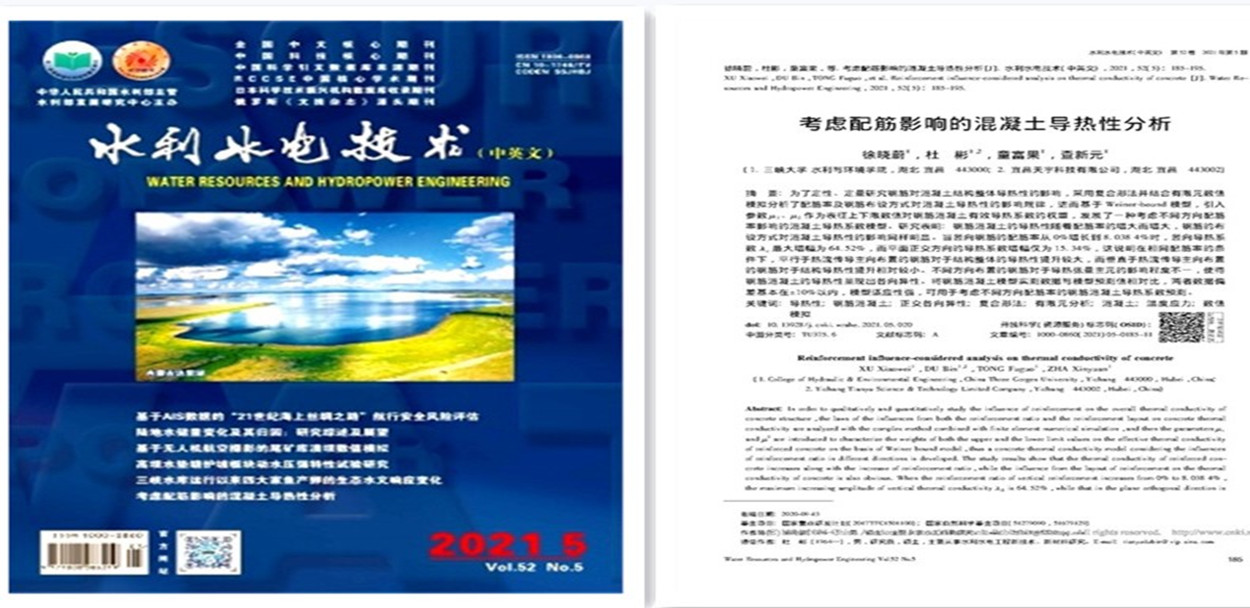

考慮配筋影響的混凝土導(dǎo)熱性分析為了定性、定量研究鋼筋對(duì)混凝土結(jié)構(gòu)整體導(dǎo)熱性的影響,采用復(fù)合形法并結(jié)合有限元數(shù)值模擬分析了配筋率及鋼筋布設(shè)方式對(duì)混凝土導(dǎo)熱性的影響規(guī)律,進(jìn)而基于Weiner-bound模型,引入?yún)?shù)μ1、μ2作為表征上下限數(shù)值對(duì)鋼筋混凝土有效導(dǎo)熱系數(shù)的權(quán)重,發(fā)展了一種考慮不同方向配筋率影響的混凝土導(dǎo)熱系數(shù)模型。研究表明:鋼筋混凝土的導(dǎo)熱性隨著配筋率的增大而增大,鋼筋的布設(shè)方式對(duì)混凝土導(dǎo)熱性的影響同樣明顯。當(dāng)豎向鋼筋的配筋率從0%增長(zhǎng)到8.038 4%時(shí),豎向?qū)嵯禂?shù)λz最大增幅為64.52%,而平面正交方向的導(dǎo)熱系數(shù)增幅僅為15.34%,這說(shuō)明在相同配筋率的條件下,平行于熱流傳導(dǎo)主向布置的鋼筋對(duì)于結(jié)構(gòu)整體的導(dǎo)熱性提升較大,而垂直于熱流傳導(dǎo)主向布置的鋼筋對(duì)于結(jié)構(gòu)導(dǎo)熱性提升相對(duì)較小。不同方向布置的鋼筋對(duì)于導(dǎo)熱張量主元的影響程度不一,使得鋼筋混凝土的導(dǎo)熱性呈現(xiàn)出各向異性。將鋼筋混凝土模型實(shí)測(cè)數(shù)據(jù)與模型預(yù)測(cè)值相對(duì)比,兩者數(shù)據(jù)偏差基本在±10%以?xún)?nèi),模型適應(yīng)性強(qiáng),可用于考慮不同方向配筋率的鋼筋混凝土導(dǎo)熱系數(shù)預(yù)測(cè)。2021-10-12
大體積混凝土溫度智能補(bǔ)償試驗(yàn)研究提出了一種大體積混凝土溫度智能補(bǔ)償方法,并通過(guò)室內(nèi)試驗(yàn)驗(yàn)證了該方法用于大體積混凝土溫度智能調(diào)控的可行性.該方法是在混凝土靠近其豎向邊界部分埋設(shè)與溫度補(bǔ)償設(shè)備相連接的豎向溫度補(bǔ)償管道,通過(guò)溫度補(bǔ)償設(shè)備調(diào)節(jié)溫度補(bǔ)償管道內(nèi)水溫以對(duì)混凝土內(nèi)部溫度進(jìn)行升溫或降溫調(diào)控.該方法可以在有效降低施工期及運(yùn)行期大體積混凝土內(nèi)外溫度梯度,達(dá)到降低混凝土表面溫度應(yīng)力,防止混凝土表面裂縫的目的.結(jié)果表明:在溫度補(bǔ)償系統(tǒng)的調(diào)節(jié)下,大體積混凝土對(duì)溫度補(bǔ)償管道內(nèi)水溫變化反應(yīng)迅速,混凝土內(nèi)部溫度變化趨勢(shì)與調(diào)節(jié)水溫度的升降變化一致,在同等條件下,表面覆蓋有聚氨酯保溫層的大體積混凝土試件受環(huán)境溫度影響更小,內(nèi)部溫度調(diào)控效果明顯.試驗(yàn)研究結(jié)論說(shuō)明該方法能夠有效控制大體積混凝土內(nèi)外溫度梯度,有效防止大體積混凝土表面裂縫的產(chǎn)生.2019-08-08

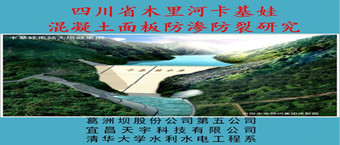

混凝土面板施工期溫度及應(yīng)力分析溫度變化可引起結(jié)構(gòu)內(nèi)力的變化，導(dǎo)致混凝土裂縫；對(duì)結(jié)構(gòu)引起的應(yīng)力重新分布，隨著溫度而變化。溫度變化引起的應(yīng)力甚至超過(guò)其它荷載應(yīng)力，尤其是在結(jié)構(gòu)溫度急劇變化時(shí)，將產(chǎn)生很大的拉應(yīng)力，而導(dǎo)致混凝土的開(kāi)裂破壞。因此通過(guò)數(shù)值模擬計(jì)算對(duì)大壩面板混凝土進(jìn)行抗裂分析，依據(jù)面板混凝土的澆筑進(jìn)度計(jì)劃用方程有限元格式，選擇格式中權(quán)函數(shù)及解的穩(wěn)定性進(jìn)行溫度應(yīng)力數(shù)值計(jì)算，得到不同時(shí)段不同工況下面板混凝土的溫度場(chǎng)與溫度應(yīng)力值，從而得到降低混凝土面板開(kāi)裂風(fēng)險(xiǎn)的措施。2015-01-04
《混凝土大壩保溫保濕新技術(shù)》專(zhuān)著本書(shū)闡述了混凝土保溫保濕理論，通過(guò)對(duì)大體積混凝土溫濕耦合理論的實(shí)驗(yàn)研究。提出了混凝土保溫保濕的新方法、新材料和施工工藝，并結(jié)合仿真計(jì)算和模型分析，論證了聚氨酯保溫保濕材料的性能特點(diǎn)，通過(guò)工程實(shí)例，完善和創(chuàng)新了混凝土保溫保濕新技術(shù)。2015-01-03

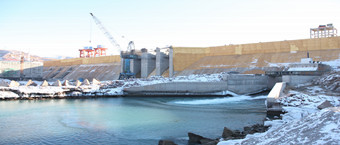

寒冷地區(qū)碾壓混凝土壩噴涂聚氨酯施工仿真碾壓混凝土壩表面防護(hù)是防止表面裂縫的重要措施，通過(guò)現(xiàn)場(chǎng)試驗(yàn)和計(jì)算分析，為工程提出合理的保溫保濕方案提供了依據(jù)，進(jìn)而研究了噴涂聚氨酯的碾壓混凝土壩的施工仿真，并和實(shí)測(cè)結(jié)果進(jìn)行了對(duì)比，研究表明：在大壩表面噴涂聚氨酯泡沫材料具有良好的保溫保濕效果，施工仿真分析和實(shí)測(cè)結(jié)果吻合良好。2010-11-26
混凝土壩保溫保濕研究水工混凝土裂縫不僅會(huì)影響工程結(jié)構(gòu)的外觀與正常運(yùn)行，還可能影響工程安全及耐久性，縮短工程的壽命。本文通過(guò)理論與實(shí)證研究，結(jié)合水工大體積混凝土的濕熱傳導(dǎo)特性研究，通過(guò)工程實(shí)踐中的反復(fù)試驗(yàn)與研究，提出了水工混凝土表面噴涂聚氨酯泡沫保溫保濕有效防止早期裂縫的混凝土防裂設(shè)計(jì)新思路。研究表明：在大壩表面噴涂聚氨酯泡沫材料不僅具有良好的保溫保濕效果，而且能使噴涂的聚氨酯泡沫材料與大壩混凝土達(dá)到“無(wú)縫貼接”狀態(tài)，達(dá)到永久保溫保濕效果，有效地防止了大壩混凝土的裂縫。2009-05-06

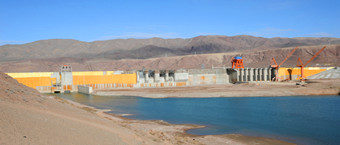

新疆山口水電站混凝土壩保溫保濕方案分析選用合適的保溫保濕材料以及實(shí)施方案，可以有效地減少混凝土裂縫的發(fā)生，提高大壩工程質(zhì)量，本文對(duì)比分析了幾種常用的保溫保濕材料的特點(diǎn)；并在一處自然環(huán)境條件相近的壩址，進(jìn)行了不同材料的現(xiàn)場(chǎng)保溫保濕試驗(yàn)，通過(guò)試驗(yàn)選定聚氨酯保溫保濕材料；以此為基礎(chǔ)進(jìn)行新疆山口水電站不同厚度保溫保濕材料條件下的壩體溫度，應(yīng)力有限元計(jì)算，結(jié)果表明，當(dāng)保溫層厚度較小時(shí)，增加保溫層厚度可以使保溫效果顯著提高，但是當(dāng)厚度大于一定值后，保溫效果上升不明顯，從而為工程選定噴涂5cm厚度聚氨酯的保溫保濕方案提供了依據(jù)。2009-05-06

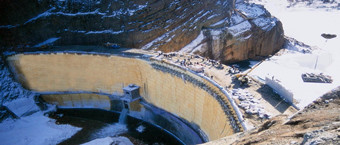

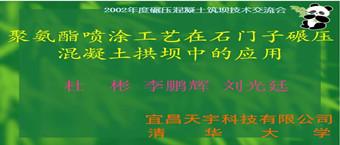

聚氨酯保溫、保濕材料在新疆石門(mén)子水庫(kù)工程中應(yīng)用新疆石門(mén)子水庫(kù)工程是建在高寒強(qiáng)震弱基上的100m以上的碾壓砼薄拱壩，壩址日平均溫差18℃。年平均氣溫4.1℃。為減緩砼溫度梯度，防止過(guò)高的溫度應(yīng)力，防止施工期嚴(yán)冬季節(jié)發(fā)生溫降裂縫，壩體表面噴涂聚氨酯保溫材料。2009-05-05
